管链输送机的主动箱（从动箱）两侧均设置有支管，支管与主动箱（从动箱）均相连通，8齿链轮安装于主动箱（从动箱）内，所述输料管通过法兰连接。输料管两端与主动箱（从动箱）两侧设置的支管分别相连通地对应连接，输送链穿过输料管和支管内孔与主动链轮相传动连接。所述输料管截面形状为圆形。所述输送链包含形状均为锚链状的水平链节和垂直链节，在垂直链节上固定地安装有盘片，该盘片为圆形。该输送机结构简单合理，且能在窄小及不规则空间中使用，广泛应用于物料的输送中。根据用户现场空间的要求不同，该管链输送机还能单独应用于水平、倾斜或垂直提升的场合，并能实现多个进料口或多个出料口的输送应用。在管道弯曲处，也可以设置换向链轮来进行链条换向。

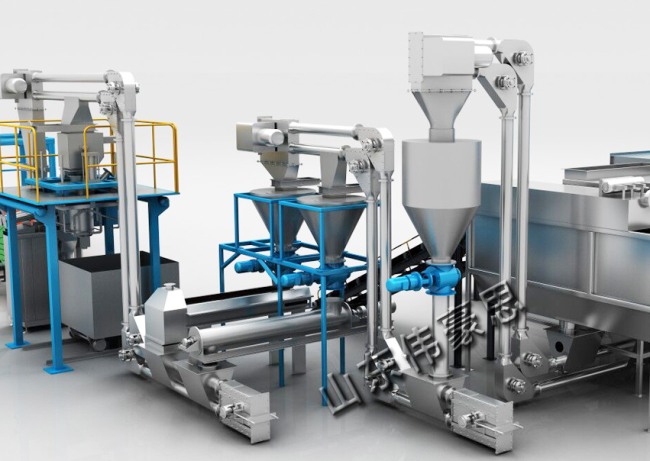

管链输送机的优势：1、管链输送机结构简单紧凑，可以水平、垂直、弯曲或三维布置。
2、根据用户现场使用情况，可以多口进料，多口出料，实现一套管链，多点投料，多点出料。
3、输送原料从进口到出口法兰之间一直处于密闭状态的，运输中能保证没有粉尘泄漏到环境中。
4、出口不必设置除尘器，简单排气即可，满足现代企业对环境保护的要求。
5、输送过程中可充氮气保护，满足易燃易爆粉粒体物料的输送要求。
